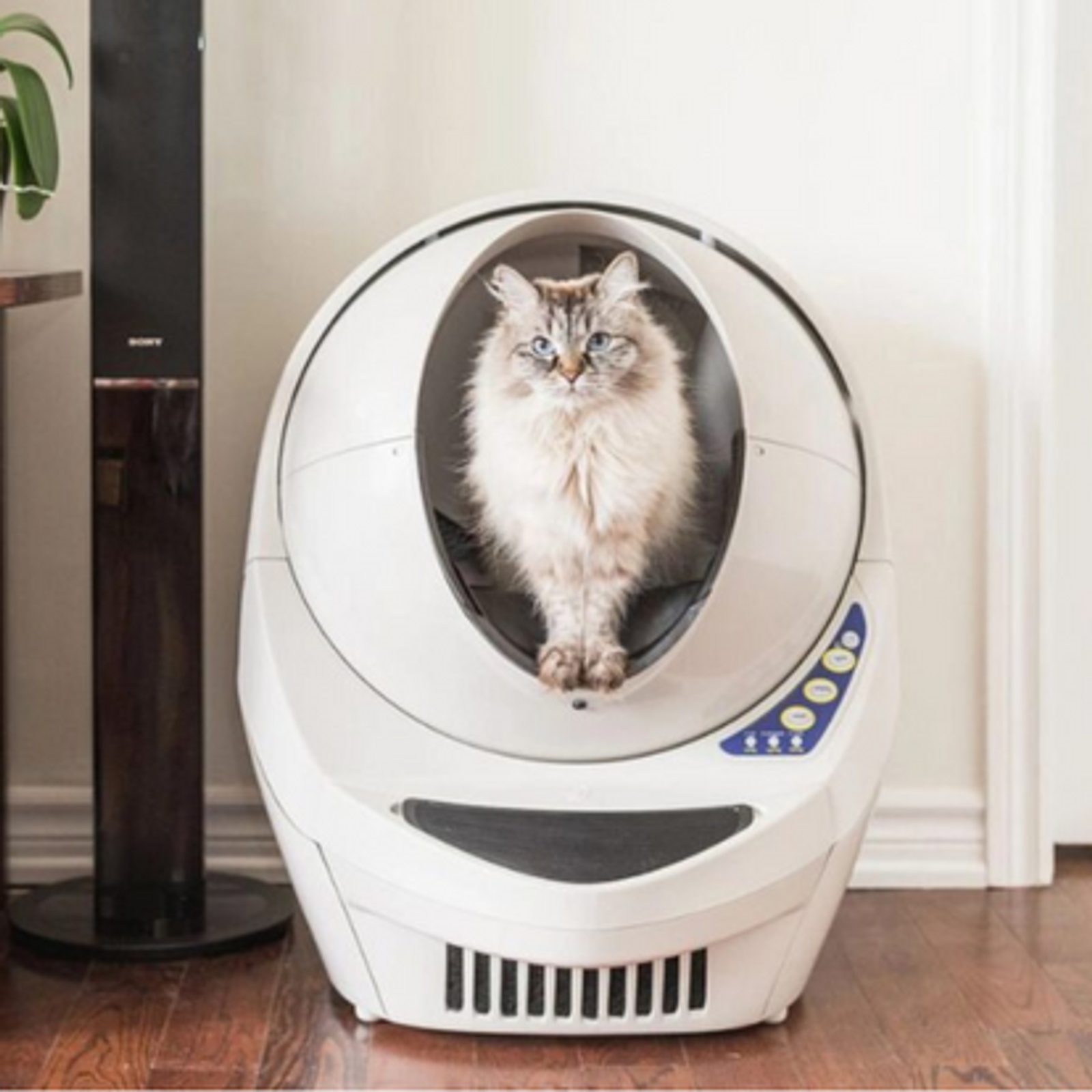

Litter Robot III - Blikajúce svetlá postupne alebo blikajúce všetky naraz

Väčšina z vás je tu, pretože na ovládacom paneli vášho Litter-Robota blikajú 3 kontrolky. Niekedy je tento problém spôsobený chybným napájaním alebo samotným motorom. Ak aj po overení nastavovacej skrutky na motore a kontrole napätia na napájacom zdroji pomocou multimetra stále blikajú kontrolky, pravdepodobne budete musieť vymeniť Hall Effect Sensor.



Poznámka: Ako tak urobíte, uistite sa, že váš glóbus a jej magnety sú v poriadku a dobre na svojom mieste.

Ak indikátory na ovládacom paneli blikajú, sprava doľava, zľava doprava alebo dohromady, problém je stále rovnaký: robot nedokázal správne sledovať polohu Zemegule. To je účel snímača Hall Effect; vďaka tomu je váš Litter-Robot tak inteligentný. Tieto senzory sú navrhnuté tak, aby reagovali na akékoľvek magnetické pole. Keď sa zemegule otáča, magnety vnútri zemegule spustí snímač Hall Effect, čo robotovi vrhačům umožní zistiť presnú polohu zemegule.

Postupujte podľa týchto krokov a budete môcť bez problémov vymeniť kompletné káblový zväzok.

Poznámka: Snímač Hall Effect je súčasťou káblového zväzku a nepredáva sa samostatne.

Krok 1: Otvorte Ovládací panel

  • Odpojte napájací zdroj svojho Litter-Robot
  • Opatrne odstráňte horný kryt a guľu
  • Vyhľadajte 5 skrutiek v hornej časti základne a odskrutkujte je



Krok 2: Vyhľadajte dosku plošných spojov a senzory

  • Teraz by ste mali vidieť motor, dosku plošných spojov a senzory Hall Effect
  • Opatrne odpojte 3 konektory na základnej doske a vyberte ich
  • Odpojte 2 konektory motora a vyberte ho
  • Odstráňte pásku zo snímača Hall Effect
  • Vyhľadajte a vyberte káblovú skrinku (žltá šípka)

Poznámka: Snímač Hall Effect je pripojený k káblovému zväzku a teraz ho nebudete môcť odstrániť.





Krok 3: Otvorte základňu

  • Otočte základňu dnom nahor a uistite sa, že na ovládacom paneli nezostala žiadna voľná časť
  • Vyskrutkujte 9 skrutiek





Krok 4: Odstráňte celý káblový zväzok

  • Opatrne odskrutkujte nabíjací konektor pomocou klieští (nestrácajte maticu a podložku)
  • Odpojte konektor snímača (modrý a čierny vodič)
  • Odpojte vodiče kapoty (fialovej a čiernej vodiče)
  • Opatrne odstráňte vodiče batérie (červené a čierne vodiče)





Krok 5: Nainštalujte nový káblový zväzok

  • Pripojte späť senzor (modrý a čierny vodič)
  • Pretiahnite konektory batérie v malom otvore (červený a čierny vodič)
  • Zaskrutkujte späť konektor napájacieho konektora (biele a čierne vodiče)
  • Pripojte späť konektory kapoty (fialovej a čiernej vodiče)
  • Pretiahnite snímač Hall Effect otvorom v ovládacom paneli



Overte inštaláciu snímačov Hall Effect v plastovom vedenia:

Krok 6: Nainštalujte späť ovládací panel

  • Zaistite, aby všetky vodiče boli pod motorom
  • Zaklapnite drôtenú skrinku späť
  • Motor namontujte (kabeláž: červená so zelenou, biela s hnedou)
  • Namontujte plastovú časť so senzorom Hall Effect na miesto
  • Pridajte kúsok pásky na snímač Hall Effect a zaistite ho
  • Pridajte zástrčku späť 3 konektory na doske s plošnými spojmi





Krok 7: Zatvorte jednotku späť

  • Prichyťte hlavné dosku k plastovému panelu
  • Zaskrutkujte späť 5 skrutiek (uistite sa, že sú všetky vodiče zaistené na svojom mieste a nie sú v procese odpojené)
  • Zaskrutkujte späť 9 skrutiek v zadnej časti základne



Krok 8: Pripojte ho a vyskúšajte

  • Akonáhle je jednotka znovu zostavená, nainštalujte glóbus (dvakrát skontrolujte, či je prevod motora dobre zasunutý do drážky glóbusu)
  • Zaklapnite kapotu
  • Pripojte napájací zdroj
  • Ak sa jednotka nezapne automaticky, stlačte tlačidlo napájania
  • Nechajte jednotku cyklovať
  • Užite si opravenú jednotku
